太陽能電池多通道切換器
Multiplexing Controller for Solar Cell
PR-SCCS-MPX

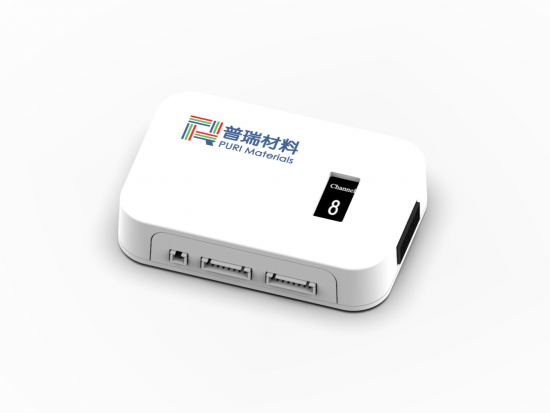

通道切換器.870
8通道切換器
PR-MPX-8C

Multiplexing Controller- 8 Channels

圖標-光源8通道

支持高達8通道同時測量

圖標-IV

支持正反向電流電壓掃描

圖標-SMU

兼容Keithley 2400和2450

通道切換器V2-主機-2
多通道切換器-無限擴展版
PR-MPXI

Multiplexing Controller-Infinity

圖標-8N

支持多于8通道同時測量

圖標-IV

支持正反向電流電壓掃描

圖標-SMU

兼容Keithley 2400和2450

圖標-接口

支持外接普通負載

通道切換器V1


本系列產品 通道切換器 分為兩類：8通道切換器和多通道切換器-無限拓展版。

該系列產品均為四線設計，分別連接待測電池，SMU源表和電腦等終端，配合普瑞材料開發的《太陽能電池測試軟件》，能快速實現多個通道自動切換，實時保存數據，分析數據。實現連續IV數據監測，表征電池數據。

該產品同時可以實現單通道的MPPT測試，為鈣鈦礦研究工作者量身打造的一款專門的便捷式的太陽能電池測試產品。



PURI2400-E系列PURI2400-Q系列Keithley 2400+PR-MPXIKeithley 2400+PR-MPX
基本功能對比
多通道實現模式：IV測試：依次輪詢，
放電老化：并行		IV測試：并行，
放電老化：并行
IV測試：依次輪詢，
放電老化：恒電阻
IV測試：依次輪詢，
放電老化：開路
多通道放電老化模式：
a. 最大功率點追蹤放電
b. 自定義恒定電壓放電
c. 開路放電
d. 短路放電（1Ω電阻）
a. 最大功率點追蹤放電
b. 自定義恒定電壓放電
c. 開路放電
d. 短路放電
恒電阻放電
僅支持單通道MPPT		只能開路，無法多通道放電
僅支持單通道MPPT
放電是否記錄數據：是是否否
放電范圍第一象限放電跨三象限放電N.A.N.A.
多通道數量：最高8通道8n個通道8n個通道8個通道
是否支持自動判定正反式電池是是是是
是否支持多個共陰電池同時測試是是是是
是否支持多個共陽電池同時測試否是是是





技術參數
內置源表IV測試參數
電壓



控制范圍±10 V
±10 V
±20 V
±20 V
控制分辨率1 mV1 mV
0.5 mV
0.5 mV
控制精度0.1%±1 mV0.1%±1 mV
0.02%±2.4 mV0.02%±2.4 mV
回讀分辨率2 μV2 μV
100 μV
100 μV
電流



控制范圍± 100 mA
± 20 mA
± 100 mA
± 100 mA
控制分辨率1 μA-5 μA
5 μA
控制精度0.2% ±10 μA-0.066%± 20 μA0.066%± 20 μA
回讀分辨率2 nA2 nA
1 μA
1 μA
內置獨立通道電子負載放電參數無電子負載無電子負載
無電子負載
放電電壓



控制范圍10 mV~2.5 V---
控制精度0.2%±5 mV---
回讀精度2 μV---
放電電流



控制范圍+100 mA---
回讀精度2 nA---









至今，已經有很多國內外科研單位（包括浙江大學、西湖大學、南方科技大學、華北電力大學、清華大學、北京大學、香港大學、西南石油大學、西北工業大學、廣東工業大學、深圳大學、中山大學、華僑大學、桂林理工大學、美國加州大學圣地亞哥分校、美國亞利桑那州立大學、澳大利亞昆士蘭科技大學等）及企業（包括正泰新能、方昇光電、晶科能源、通威太陽能、凱伏綠能、中山瑞科、天合光能、晶澳科技、寧德時代、比亞迪、光因科技、G2V等）使用本公司的產品進行太陽能電池(包括鈣鈦礦電池、疊層電池、硅基電池)的效率、穩定性測試，并成功在國際高水平雜志期刊上發表文章（包括Nature, Joule, Nature Energy, Nature Communications, Energy Environ. Sci., Organic Electronics, J. Mater. Chem. A等）。

使用本公司太陽能電池測試系統所發表的部分論文列表：

論文詳情合作單位
1. Hao Huang, Peng Cui, Yan Chen, Luyao Yan, Xiaopeng Yue, Shujie Qu, Xinxin Wang, Shuxian Du, Benyu Liu, Qiang Zhang, Zhineng Lan, Yingying Yang, Jun Ji, Xing Zhao, Yingfeng Li, Xin Wang, Xunlei Ding, and Meicheng Li*. 24.8%-efficient planar perovskite solar cells via ligand-engineered TiO2 deposition. Joule, 2022, 6, 1-17.  doi: 10.1016/j.joule.2022.07.004
華北電力大學
2. Mingya Li, Zecong Ye, Xiaotong Chen, Longjiang Xing, Cong Yan, Shouming Wang, Liangang Xiao, Shaomin Ji, Yaocheng Jin, Feiyue Ma, Qing-Dan Yang*, Chen Yang*, Yanping Huo* Defects passivation via D-glucosamine hydrochloride for highly efficientand stable perovskite solar cells. Organic Electronics 107 (2022) 106559. doi: 10.1016/j.orgel.2022.106559
廣東工業大學
3. Qin Tan, Zhaoning Li, Guangfu Luo, Xusheng Zhang, Bo Che, Guocong Chen, Han Gao, Dong He, Guoqiang Ma, Jiafeng Wang, Jingwei Xiu, Huqiang Yi, Tao Chen and Zhubing He*. Inverted perovskite solar cells using dimethylacridine-based dopants. Nature, 2023,  doi: 10.1038/s41586-023-06207-0
南方科技大學
4. Pengju Shi, Yong Ding, Bin Ding, Qiyu Xing, Tim Kodalle, Carolin M. Sutter-Fella, Ilhan Yavuz, Canglang Yao, Wei Fan, Jiazhe Xu, Yuan Tian, Danyu Gu, Ke Zhao, Shaun Tan, Xu Zhang, Libing Yao, Paul J. Dyson, Jonathan L. Slack, Deren Yang, Jingjing Xue, Mohammad Khaja Nazeeruddin, Yang Yang & Rui Wang*. Nature, 2023,  doi: 10.1038/s41586-023-06208-z
西湖大學
5. Luyao Yan, Hao Huang, Peng Cui, Shuxian Du, Zhineng Lan, Yingying Yang, Shujie Qu, Xinxin Wang, Qiang Zhang, Benyu Liu, Xiaopeng Yue, Xing Zhao, Yingfeng Li, Haifang Li, Jun Ji & Meicheng Li. Fabrication of perovskite solar cells in ambient air by blocking perovskite hydration with guanabenz acetate salt. Nature Energy, 2023, doi: 10.1038/s41560-023-01358-w
華北電力大學
6. Zhihao Li, Chunmei Jia, Zhi Wan, Jiayi Xue, Junchao Cao, Meng Zhang, Can Li, Jianghua Shen, Chao Zhang & Zhen Li. Hyperbranched polymer functionalized flexible perovskite solar cells with mechanical robustness and reduced lead leakage. Nat. Commun. 14, 6451 (2023). doi: 10.1038/s41467-023-41931-1
西北工業大學
7. Muhammad Umair Ali, Hongbo Mo, Yin Li, Aleksandra B. Djuri?i?, Outdoor stability testing of perovskite solar cells: Necessary step toward real-life applications. APL Energy 1, 020903 (2023). doi: 10.1063/5.0155845
香港大學
8. Huanting Luo, Fanlin Tu, Xiaotong Chen, Longjiang Xing, Leliang Cao, Guoxing Ren, Shaomin Ji, Yuanhong Zhong, Liangang Xiao, Wen-Cheng Chen, Qing-Dan Yang*, Chen Yang*, and Yanping Huo*, A functionalized polyamide acid additive for perovskite solar cells with high efficiency and stability. J. Mater. Chem. A, 2023, 11, 8791–8797. doi: 10.1039/d2ta09627g
廣東工業大學
9. Chongyang Zhi, Can Li, Zhi Wan, Chuan Liu, Zhe Jiang, Hassan Zunair, Liming Du, Shangchen Zhang, Zhihao Li, Jishan Shi, and Zhen Li*, Boosting Efficiency and UV Resistance in Perovskite Solar Cells via Sunscreen Ingredient Octinoxate. Adv. Funct. Mater. 2024, 2403321. doi: 10.1002/adfm.202403321
西北工業大學
10. Sibo Li, Xin Wang, Jun Fang, Dongxu Lin, Nuanshan Huang, Daozeng Wang, Sisi He*, Longbin Qiu*. Interfacial competing interaction eliminates voids in the buried interface for efficient and stable perovskite solar modules on bare NiOX. Chemical Engineering Journal 490 (2024) 151919. doi: 10.1016/j.cej.2024.151919
南方科技大學
11. Zhi Wan,   Bin Ding,   Jie Su,   Zhenhuang Su,   Zhihao Li,   Chunmei Jia,   Zhe Jiang,   Qianqian Qin,   Meng Zhang,   Jishan Shi,   Haodong Wu,   Chongyang Zhi,   Fengwei Wang,   Chuan Li,   Liming Du,   Chao Zhang,   Yong Ding,   Can Li,   Xingyu Gao,   Chuanxiao Xiao,   Jingjing Chang,   Mohammad Khaja Nazeeruddin  and  Zhen Li*. Efficient perovskite solar modules with an ultra-long processing window enabled by cooling stabilized intermediate phases. Energy Environ. Sci., 2024, Accepted Manuscript. doi: 10.1039/D4EE01147C
西北工業大學
12. Rafikul Ali Saha, Wei-Hsun Chiu, Giedrius Degutis, Peng Chen, Matthias Filez, Eduardo Solano, Nikolai Orlov, Francesco De Angelis, Rocío Ariza, Carlo Meneghini, Christophe Detavernier, Sawanta S. Mali, Minh Tam Hoang, Yang Yang, Erik C. Garnett, Lianzhou Wang, Hongxia Wang,* Maarten B. J. Roeffaers, and Julian A. Steele*.Oxygen-Mediated (0D) Cs4PbX6 Formation during Open-Air Thermal Processing Improves Inorganic Perovskite Solar Cell Performance. ACS Nano 2024, 18, 26, 16994–17006. doi: 10.1021/acsnano.4c03222
昆士蘭科技大學
13. Yuan Tian, Xu Zhang, Ke Zhao, Xiaohe Miao, Tianqi Deng, Wei Fan, Donger Jin, Xuanyu Jiang, Shulin Zhong, Xiaonan Wang, Sisi Wang, Pengju Shi, Liuwen Tian, Libing Yao, Shaokuan Gong, Xuemeng Yu, Xingyu Gao, Zhong Chen, Xihan Chen, Yunhao Lu, Vinayak Shrote, Yang Yang, Deren Yang, Rui Wang* & Jingjing Xue*. High-entropy hybrid perovskites with disordered organic moieties for perovskite solar cells. Nat. Photon. (2024). doi: 10.1038/s41566-024-01468-1
浙江大學
西湖大學
14. Ke Zhao, Qingqing Liu, Libing Yao, Caner De?er, Jiahui Shen, Xu Zhang, Pengju Shi, Yuan Tian, Yixin Luo, Jiazhe Xu, Jingjing Zhou, Donger Jin, Sisi Wang, Wei Fan, Shaochen Zhang, Shenglong Chu, Xiaonan Wang, Liuwen Tian, Ruzhang Liu, Li Zhang, Ilhan Yavuz, Hong-fei Wang, Deren Yang, Rui Wang* & Jingjing Xue*. peri-Fused polyaromatic molecular contacts for perovskite solar cells. Nature (2024). doi: 10.1038/s41586-024-07712-6
浙江大學
西湖大學
